ЮНИТЭК-ПУРГ-100-ЭК (ШУУРГ-100-ЭК; ШЗР-100; ПГК-100)
Устройство ЮНИТЭК-ПУРГ-100-ЭК предназначено для комплексного мониторинга параметров рабочей среды, включая контроль давления, температуры и ряда физико‑химических характеристик.
В составе системы используются ультразвуковые счётчики газа типа КИ-СТГ-РС-2-Ф-50, обеспечивающие точное измерение расхода транспортируемого газа. Принцип действия данных устройств основан на измерении временной разницы прохождения ультразвуковых сигналов в направлении потока и в обратном направлении. На основании полученных данных производится расчёт объёма газа, проходящего через измерительный участок системы.
ЮНИТЭК-ПУРГ-100-ЭК — пункт учета расхода газа выполняющий функцию измерительного комплекса для точного учёта объёма природного газа с приведением к нормальным условиям. Применяется в системах газоснабжения жилых, промышленных и сельскохозяйственных объектов на участках после очистки газа.
Комплекс соответствует требованиям взрывобезопасности по:
-
ГОСТ 22782.5‑78 («Искробезопасная электрическая цепь»);
-
ГОСТ 22782.3‑77 («Специальный вид взрывозащиты»);
-
ГОСТ 22782.6‑81 («Взрывонепроницаемая оболочка»).
Вид взрывозащиты зависит от оборудования в составе узла.
Функции комплекса:
-
фиксация температуры, давления и других характеристик среды (в зависимости от комплектации);
-
анализ качества газа (расчёт плотности, определение содержания влаги и пр.);
-
измерение расхода и учёт рабочего объёма газа;
-
хранение данных и их передача на удалённые устройства.

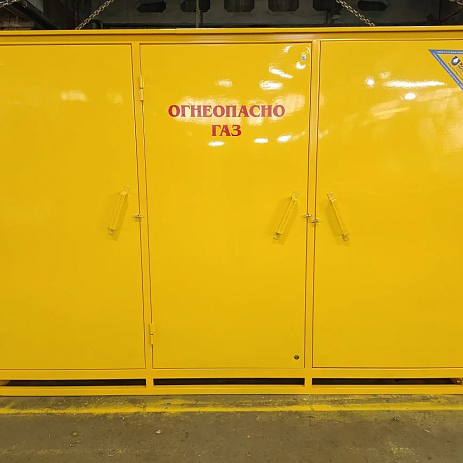

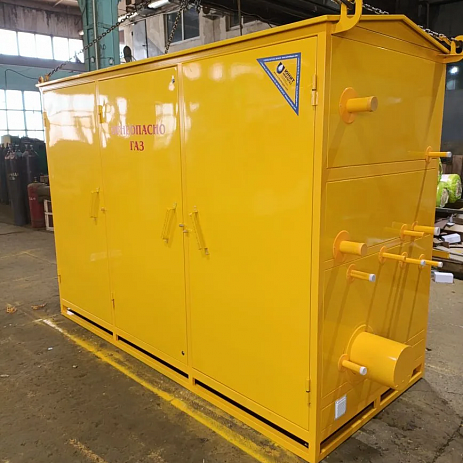

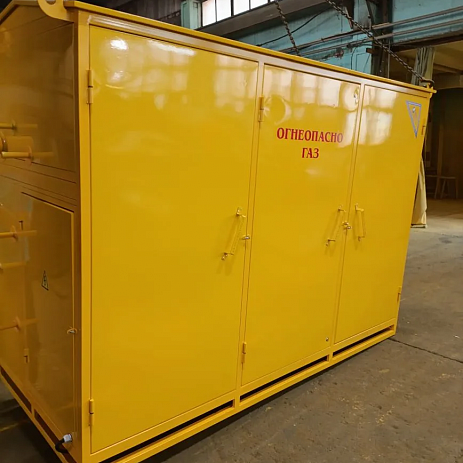

Пункт учёта расхода газа ЮНИТЭК-ПУРГ-100-ЭК (ШУУРГ-100-ЭК; ШЗР-100; ПГК-100) представляет собой шкафную установку — утеплённый металлический шкаф, внутри которого размещено всё необходимое оборудование. Для доступа к нему есть двери, а для вентиляции — жалюзи. Под днищем шкафа установлен газовый обогреватель с дымоходом — он поддерживает нужную температуру для работы приборов.

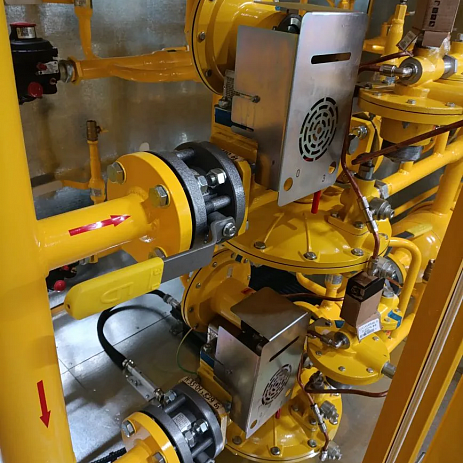

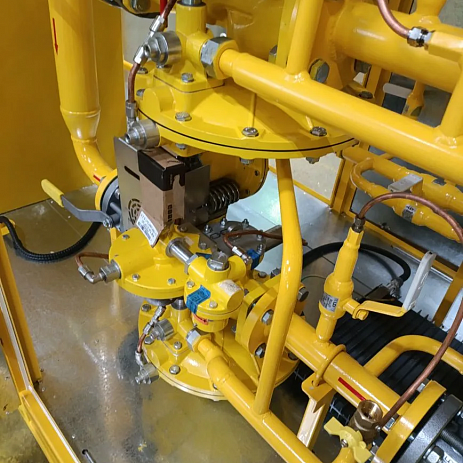

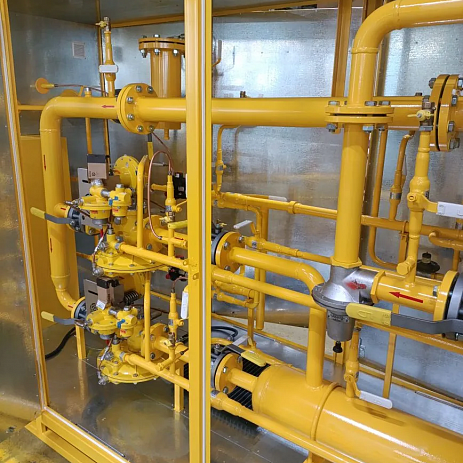

Внутри шкафа оборудование организовано в две линии:
-

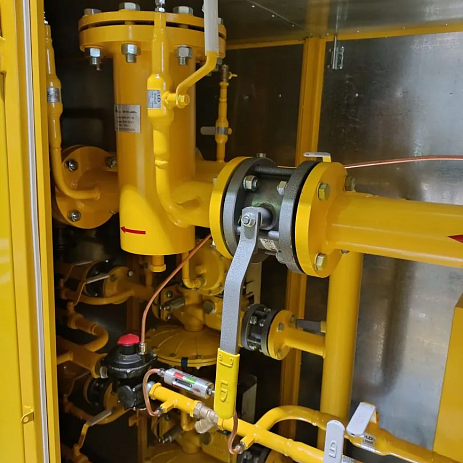

Рабочая — по ней газ идёт к потребителю: сначала он очищается в фильтре, затем его расход измеряется счётчиком, после чего газ подаётся к потребителю.
-
Обводная — эта линия служит резервом: если нужно отремонтировать основную линию, газ подаётся по обводной, чтобы не прерывать снабжение.
Чтобы система работала точно и безопасно, в ней есть:
-
приборы для учёта температуры и давления (манометрический термометр и самопишущий манометр) — они помогают корректировать показания счётчика;
-
манометр с клапанами — показывает давление газа и помогает следить за состоянием фильтра;
-
вентиль с регулятором давления — подаёт газ на обогреватель;
-
продувочный трубопровод с краном — нужен для сброса газа при необходимости.
|
Параметры изделия |
ЮНИТЭК-ПУРГ-100-ЭК |
|
Применяемый счетчик газа |
КИ-СТГ-РС-2-Ф-50\G65 |
|
Измеряемая среда |
природный газ по ГОСТ 5542-87 |
|
Максимальное входное давление, |
1,2 (12) |
|
Максимальный измеряемый расход газа |
100 |
|
Максимальный измеряемый расход газа, |
1300 |
|
Температура окружающей среды, °С |
от -40 до +45 |
|
Масса, кг, не более |
320 |
