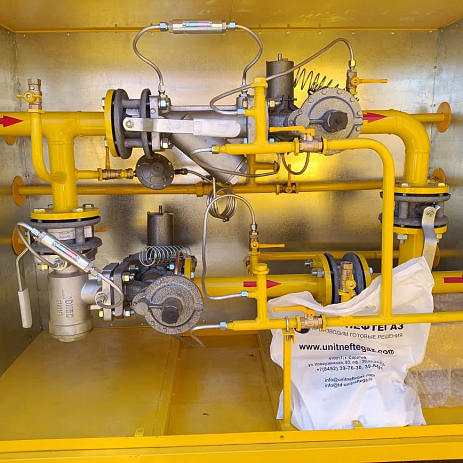

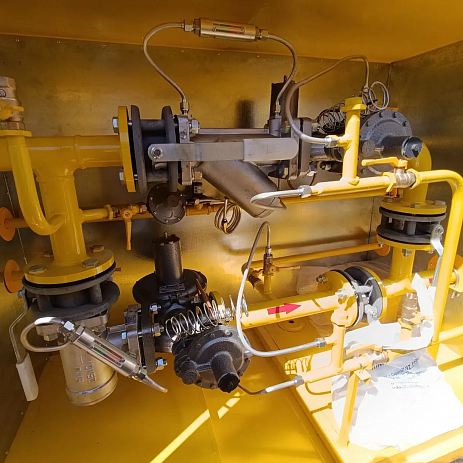

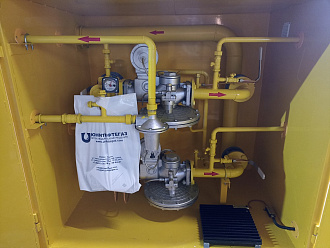

ГРПШ-ЮНИТЭК-РДНК-5451 (ГРПШ-04-2У1; ШЗР-04; ПГК-ГРПШ-04)
Газорегуляторный пункт шкафной модели ГРПШ‑ЮНИТЭК‑РДНК‑5451 изготовлен на основе регулятора давления РДНК‑400. Изделие поставляется в прочном металлическом шкафу. В зависимости от технического задания заказчика шкаф может быть оснащён системой газового или электрического обогрева либо поставляться без неё.
Условия эксплуатации соответствуют климатическому исполнению У1 (ХЛ1) категории 1 согласно ГОСТ 15150–69. Пункт рассчитан на работу в широком диапазоне температур: от −40∘C до +60∘C, а в отдельных модификациях — от −60∘C до +60∘C.
Безопасность эксплуатации обеспечивается автоматической системой отключения подачи газа при отклонении выходного давления от заданного диапазона. Встроенный фильтр очищает газ от механических примесей в полном соответствии с требованиями ГОСТ 5542‑87.
Дополнительно по запросу заказчика изделие может быть укомплектовано узлом учёта расхода газа либо полноценным измерительным комплексом для контроля параметров газоснабжения.
По официальному запросу инженер-конструктор ООО "Юнитнефтегаз" может предоставить паспорт, сертификат, разрешение на ГРУ, ГРП, ШРП, ГСГО, ГРПШ, ПГБ нашего производства.Газ поступает в ГРПШ через входной кран, проходит очистку в фильтре и подаётся к регулятору давления, где его давление снижается до заданного уровня. Затем поток проходит через выходной кран и направляется к потребителю.
Для контроля выходного давления в ГРПШ предусмотрен манометр. При превышении допустимых значений срабатывает предохранительный сбросной клапан — он стравливает излишки газа в атмосферу. Если давление продолжает расти, активируется предохранительно‑запорный клапан, который полностью перекрывает подачу газа к регулятору.
ГРПШ‑ЮНИТЭК‑РДНК‑5451 оснащен основной и резервной линиями редуцирования. При неисправности или плановом обслуживании основной линии система автоматически переключается на резервную. Обе линии обеспечивают надёжную подачу газа потребителям по единому принципу работы.
| Наименование | ГРПШ-ЮНИТЭК-РДНК-5451 |
| Регулируемая среда | Природный газ по ГОСТ 5542-87 |
| Регулятор давления газа | РДНК-400 |
| Максимальное входное давление, МПа | 0,6 |
| Диапазон настройки выходного давления, кПа | 2,0 — 5,0 |
| Пропускная способность, м³ /ч, при входном давлении, Мпа: | РДНК-400 |
| При Рвх: 0,05 МПа | 45 |
| При Рвх: 0,1 МПа | 80 |
| При Рвх: 0,2 МПа | 125 |
| При Рвх: 0,3 МПа | 170 |
| При Рвх: 0,4 МПа | 200 |
| При Рвх: 0,5 МПа | 250 |
| При Рвх: 0,6 МПа | 300 |
| Неравноммерность регулирования, % | ±10 |
| Диапазон настройки срабатывания, кПа: | |
| При повышении входного давления, кПа: | 1,2 — 1,8 |
| При понижении входного давления, кПа: | 0,2 — 0,5 |
| Клапан предохранительный сбросной | КПС-Н |
| Давление начала срабатывания сбросного клапана, кПа | 2,0 — 6,5 |
| Температура окружающего воздуха, °С | -40…+60 |
| Система обогрева | ГАЗОВОЕ «ДА» / «НЕТ» |
| Расход для системы обогрева, м³ /ч | 0,05±15% |
|
Присоединительные размеры: входного патрубка, мм выходного патрубка, мм импульса, мм |
Ду 50 Ду 50 Ду 15 |
| Соединение: входного патрубка, выходного патрубка, импульса | Сварное, по ГОСТ 16037-80 |
| Межремонтный интервал (ТР, ТО) | 3 |
| Средний срок службы, лет | 15 |
| Назначенный срок службы, лет | 40 |
| Масса, кг | 150 |
