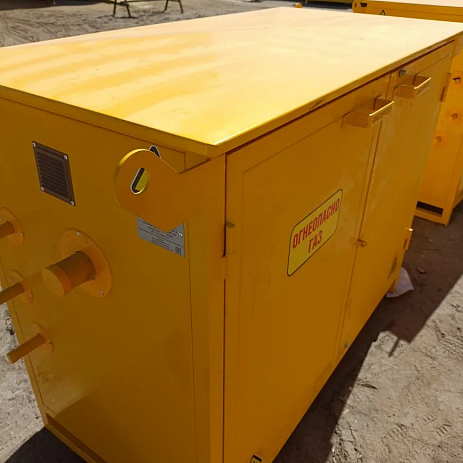

ГРПШ-ЮНИТЭК-РДНК-5449 (ШЗР-РДНК; УГУ-1000; ПГК-1000-2У1)

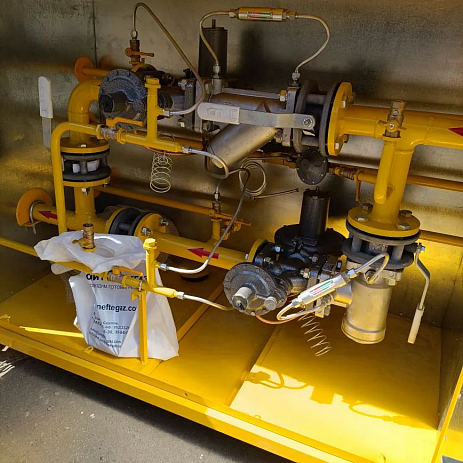

Состав газорегуляторного пункта шкафного ГРПШ‑ЮНИТЭК‑РДНК‑5449.
В базовую комплектацию входят:
-
шаровой кран (запорная арматура);
-
манометр;
-
фильтр газа с датчиком перепада давления (ДПД);
-
регулятор давления газа;
-
резервная линия редуцирования;
-
предохранительный запорный клапан;
-
предохранительный сбросной клапан.
Мы подберём оборудование индивидуально, учитывая:
-
вашу технологическую схему;
-
нужную пропускную способность;
-
качество материалов и комплектующих;
-
баланс цены и качества;
-
желаемые сроки поставки.
Газорегуляторный пункт ГРПШ‑ЮНИТЭК‑РДНК‑5449 функционирует по следующему алгоритму:
Газ поступает на установку через входной кран, после чего проходит очистку в фильтре. Затем он направляется к регулятору давления, где его параметры понижаются до заданного уровня. После этого газ проходит через выходной кран и подаётся потребителю. Контроль выходного давления осуществляется посредством выходного манометра.
В случае превышения допустимых значений давления активируются защитные механизмы:
-
сначала срабатывает предохранительный сбросной клапан, который сбрасывает избыточный газ в атмосферу;
-
если давление продолжает расти, включается предохранительно‑запорный клапан, полностью блокирующий подачу газа к регулятору.
Установка оснащена двумя линиями редуцирования — основной и резервной. При неисправности либо в ходе планового ремонта основной линии система автоматически переключается на резервную, обеспечивая непрерывность газоснабжения.
| Наименование | ГРПШ-ЮНИТЭК-РДНК-5449 |
| Регулятор давления газа | РДНК-1000 |
| Регулируемая среда | Природный газ по ГОСТ 5542-87 |
| Максимальное входное давление, МПа | 0,6 |
| Диапазон настройки выходного давления, кПа | 2,0— 5,0 |
| Пропускная способность,м³ /ч, привходном давлении, Мпа: | |
| При Рвх: 0,05 МПа | 45 |
| При Рвх: 0,1 МПа | 80 |
| При Рвх: 0,2 МПа | 125 |
| При Рвх: 0,3 МПа | 170 |
| При Рвх: 0,4 МПа | 200 |
| При Рвх: 0,5 МПа | 250 |
| При Рвх: 0,6 МПа | 300 |
| Неравноммерность регулирования, % | ±10 |
| Диапазон настройки срабатывания, кПа: | |
| При повышении входного давления, кПа: | 1,2— 1,8 |
| При понижении входного давления, кПа: | 0,2— 0,5 |
| Клапан предохранительный сбросной |
КПС-Н |
| Давление начала срабатывания сбросного клапана, кПа | 2,0— 6,5 |
| Температура окружающего воздуха, °С | -40…+60 |
| Наличие обогрева | без обогрева/с обогревом |
| Расход системы обогрева,м³ /ч | 0,05±15% |
| Присоединительные размеры: | |
| входного патрубка, мм | Ду 50 |
| выходного патрубка, мм | Ду50 |
| импульса, мм | Ду15 |
| Соединение: входного патрубка, выходного патрубка, импульса | Сварное, по ГОСТ 16037-80 |
| Межремонтный интервал (ТР , ТО) | 3 |
| Средний срок службы, лет | 40 |
| Масса, кг | 150 |
