ГРПШ-ЮНИТЭК-FRG-5448 (ПГК-FRG; ШЗР-FRG; УГУ-FRG)
Шкафной газорегуляторный пункт ГРПШ‑ЮНИТЭК‑FRG‑5448 представляет собой установку в защитном металлическом шкафу, обеспечивающую надёжное и безопасное регулирование давления газа.
В состав оборудования входят:
-
две линии редуцирования (основная и резервная);
-
итальянские регуляторы давления MADAS модели FRG/2MB;
-
фильтры очистки газа от механических примесей;
-
предохранительные клапаны:
-
запорный — для отключения газопровода при значительных колебаниях давления;
-
сбросный — для устранения избыточного давления в допустимых пределах;
-
-
приборы учёта газа для контроля расхода и затрат.
Основные функции устройства:
-
Снижение высокого и среднего входного давления до требуемого низкого уровня.
-
Автоматическое поддержание стабильного давления в заданном диапазоне.
-
Аварийное отключение подачи газа при критических изменениях давления.
-
Обеспечение бесперебойной подачи газа во время ремонта или при нештатных ситуациях благодаря наличию дополнительной линии редуцирования.
Для того чтобы узнать точную цену и комплектацию ГРПШ-ЮНИТЭК-FRG-5448), необходимо заполнить опросный лист с указанием своих потребностей и отправить его на электронную почту info@unitneftegaz.com.

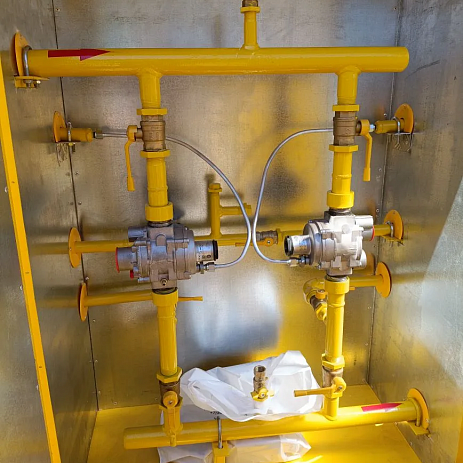

Газорегуляторный шкафной пункт ЮНИТЭК‑FRG‑5448 (ПГК‑FRG; ШЗР‑FRG; УГУ‑FRG) оснащён основной и резервной линиями редуцирования на базе регуляторов давления газа FRG/2MB, что обеспечивает бесперебойную работу системы при обслуживании или неисправности одной из линий.
Принцип работы:
-
Газ поступает через входной трубопровод и запорный кран.
-
Очищается от механических примесей в фильтре.
-
Поступает к регулятору давления FRG/2MB, который поддерживает заданный уровень давления.
-
При отклонении давления от нормы:
-
сбросной клапан сбрасывает избыточное давление;
-
предохранительно‑запорный клапан прерывает подачу газа для предотвращения аварии.
-
|
Наименование |
ГРПШ-ЮНИТЭК-5316 (ПГК-FRG-2MB; УГУ-FRG; ШЗР-RG) |
|
Регулятор давления газа |
FRG/2MB |
|
Максимальное входное давление, МПа |
0,6 |
|
Регулируемая среда |
Метан, сжиженный газ (сухие газы), азот |
|
Температура окружающей среды С° |
-40°С до +60°С |
|
Диапазон настройки выходного давления газа, МПа |
от 0,001 до 0,08 |
|
Неравномерность регулирования выходного давления при изменении расхода газа и изменении входного давления на 30%, %, не более |
±10 |
|
Диапазон настройки отключающего устройства кПа:
|
1.2-100
0.7-11
|
|
Предохранительно-запорный клапан |
встроен |
|
Предохранительно сбросный клапан |
ПСК-50 |
|
Диапазон настройки срабатывания предохранительно-сбросного клапана, кПа |
1-125 |
|
Система обогрева |
газовый |
|
Технологическая катушка под узлы учёта расхода газа |
--- |
|
Срок службы |
30 лет |
