ГРПШ-15-2Н-У1-ЭО (ШЗР-15-2НУ1; УГУ-РДГ-15; ПГК-15)

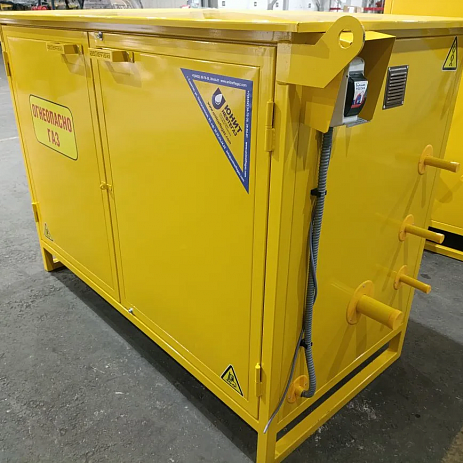

Шкафной газорегуляторный пункт ГРПШ‑15‑2Н‑У1 (аналоги: ШЗР‑15‑2НУ1, УГУ‑РДГ‑15, ПГК‑15) оборудован регуляторами давления РДГ‑80Н. Его основные функции:
-
снижение входного давления газа до требуемого значения;
-
автоматическое поддержание стабильного уровня выходного давления;
-
аварийное отключение подачи газа при резких отклонениях давления;
-
очистка газа от механических примесей (в соответствии с требованиями ГОСТ 5542‑87).
Данный ГРПШ оборудован системой электрообогрева.
Модельный ряд газорегуляторных шкафных пунктов с регуляторами давления газа типа РДГ-80:
- газорегуляторный пункт шкафной ГРПШ-15H-2У1 с регулятором давления газа РДГ-80H
- газорегуляторный пункт шкафной ГРПШ-15В-2У1 с регулятором давления газа РДГ-80B
Точная стоимость и комплектация ГРПШ-15-2Н-У1 формулируется на основании потребностей заказчика указанных в Опросном листе. Для расчета стоимости ГРПШ Вы можете скачать Опросный лист, заполнить его и прислать нам на электронную почту info@unitneftegaz.com
-

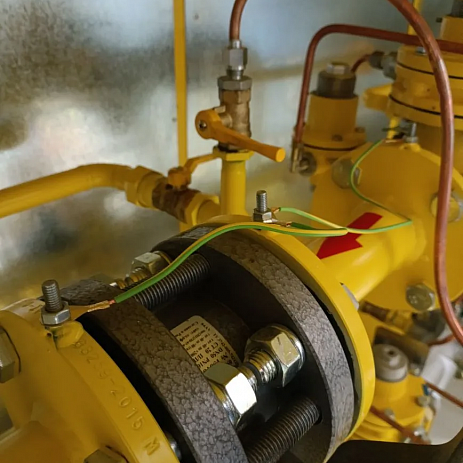

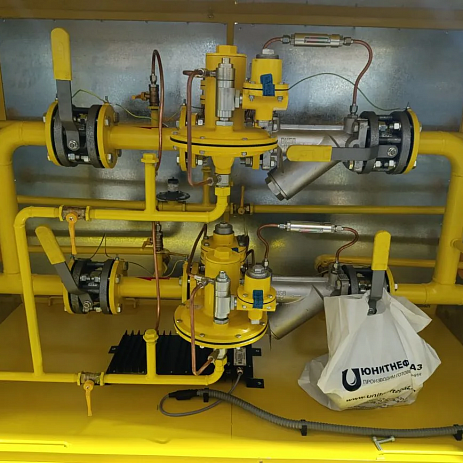

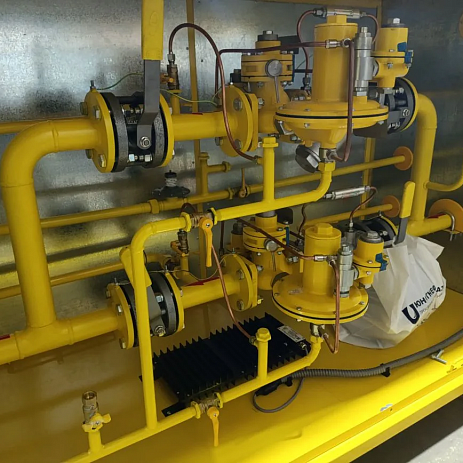

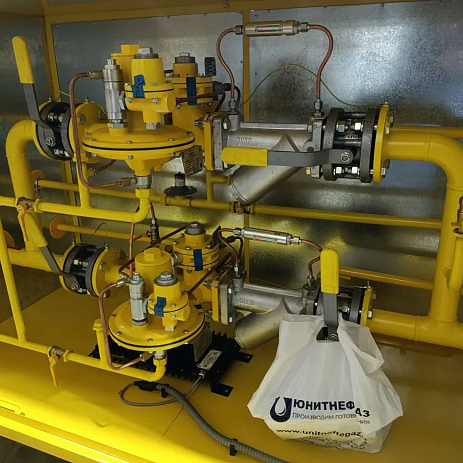

Газ из входного трубопровода проходит через входной кран в фильтр, где очищается.
-
Очищенный газ поступает в газорегуляторный шкафной пункт.
-
Регулятор РДГ‑80Н снижает давление газа до требуемых значений.
-
Газ подаётся потребителю через кран ГРПШ.
-
Давление на выходе контролируется манометром.
-
При превышении давления:
-
сначала срабатывает сбросной клапан (сброс излишков газа);
-
если давление не нормализуется, предохранительно‑запорный клапан перекрывает подачу газа.
-
Обслуживание и резервирование:
-
газопроводы регулярно обслуживаются для обеспечения бесперебойного снабжения;
-
при нештатной ситуации активируется резервная линия, основная — направляется на ремонт.
Для заказа ГРПШ-15-2Н-У1 (ШЗР-15-2НУ1; УГУ-РДГ-15; ПГК-15) необходимо указать предпочтительное расположение входов/выходов и линий редуцирования. Различные варианты исполнения оборудования обсуждаются с клиентом при заполнении опросного листа.
| Параметр | ед.измер | тип ГРПШ | ||
|---|---|---|---|---|
| ГРПШ-15-2НУ1 | ГРПШ-15-2ВУ1 | |||
| Регулятор давления газа | РДГ-80Н, 2 шт. | РДГ-80В, 2 шт. | ||
| Регулируемая среда | Природный газ по ГОСТ 5542-87 | |||
| Максимальное входное давление | МПа | до 1,2 | ||
| Диапазон настройки выходного давления | кПа | 1 - 60 | 60 - 600 | |
|
Пропускная способность в зависимости от входного давления, не менее |
0,05 МПа | м3/ч | 1250 | - |
| 0,1 МПа | м3/ч | 2250 | ||
| 0,2 МПа | м3/ч | 34000 | ||
| 0,3 МПа | м3/ч | 4500 | ||
| 0,4 МПа | м3/ч | 5600 | ||
| 0,5 МПа | м3/ч | 6750 | ||
| 0,6 МПа | м3/ч | 7850 | ||
| 0,9 МПа | м3/ч | 11200 | ||
| 1,2 МПа | м3/ч | 14600 | ||
| Неравномерность регулирования | % | ±10 | ||
| Предохранительный сбросной клапан | ПСК-50Н/С/В | |||
| Давление начала срабатывания сбросного клапана | кПа | 2-20/20-300/125-1000 | ||
|
Диапазон настройки давления срабатывания автоматического отключающего устройства |
при понижении выходного давления | МПа | 0,003 — 0,07 | 0,07 — 0,7 |
| при повышении выходного давления | МПа | 0,0003 — 0,003 | 0,01 — 0,03 | |
| Присоединительные размеры: | входного патрубка | мм | Ду 80 | |
| выходного патрубка | мм | Ду 80 | ||
| импульса | мм | Ду 32 | ||
| Соединение входного и выходного патрубков, импульса | Сварное, по ГОСТ 16037-80 | |||
| Температура окружающего воздуха | ºС | -40...+60 | ||
| Система обогрева | ГАЗОВОЕ «ДА» / «НЕТ» | |||
| Расход для системы обогрева | м3/ч | 0,05±15% | ||
| Межремонтный интервал (ТР, ТО) | лет | 3 | ||
| Средний срок службы | лет | 15 | ||
| Масса | кг | 520 | ||
