ГРПШ-РДНК-400М-ИРВИС-50-2УХЛ1 (ПГК-ГРПШ-РДНК-Ирвис)

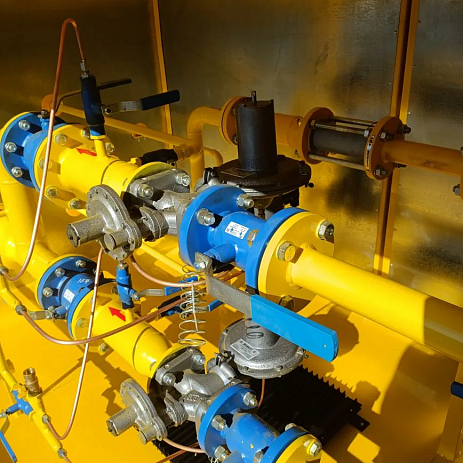

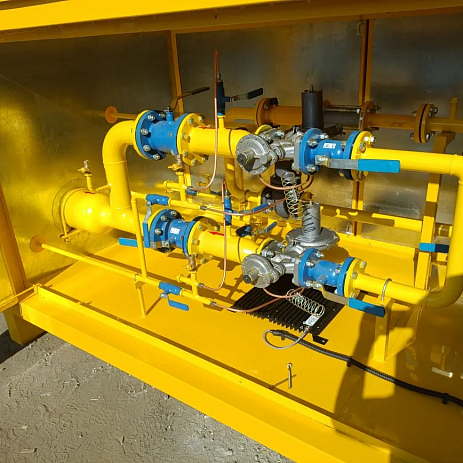

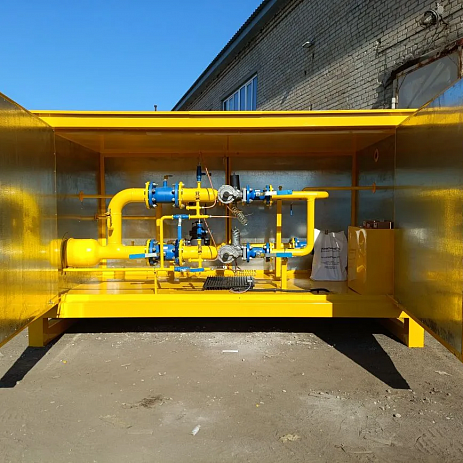

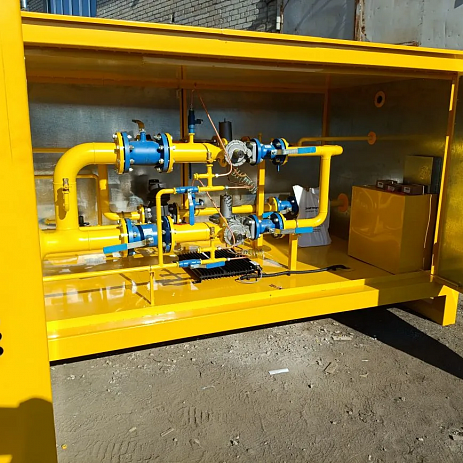

Состав и особенности оборудования:
-
Регулятор давления газа РДНК‑400М. Снижает давление газа и поддерживает стабильность выходного давления с точностью ±10 %.
-
Система фильтрации газа. Удаляет твёрдые включения из газового потока, что повышает долговечность компонентов системы.
-
Вторая линия редуцирования. Обеспечивает непрерывную подачу газа во время профилактических работ на основном оборудовании.
-
Предохранительная система. Оснащена клапанами, которые автоматически перекрывают подачу газа при превышении допустимого уровня давления.
-
Манометры. Позволяют контролировать входное и выходное давление газа, а также фиксировать падение давления на фильтре.
-
Измерительный комплекс Ирвис-Ультра. Определяет расход газа, измеряя разницу во времени прохождения ультразвуковых импульсов — по потоку и против него.
Принцип работы:
-
Газ поступает через входной трубопровод и кран в фильтр для очистки.
-
Затем проходит через измерительный комплекс к регулятору давления РДНК-400М.
-
Регулятор поддерживает заданное давление.
-
При отклонении давления от нормы сбросной и предохранительно‑запорный клапаны срабатывают для защиты системы.
-
Учёт расхода газа выполняется измерительным комплексом Ирвис.
| Параметры изделия | Значения |
| Модель регулятора | РДНК-400М |
| Рабочая среда | Природный газ по ГОСТ 5542-87 |
| Диапазон входного давления, МПа | 0,05-0,6 |
| Диапазон настройки выходного давления, кПа | 2,0-5,0 |
| Диапазон настройки отключающего устройства при повышении Pвых, кПа | (1,2-1,8)Pвых |
| Диапазон настройки отключающего устройства при понижении Pвых, кПа | (0,2-0,5)Pвых |
| Давление срабатывания ПСК, кПа | (1,1-1,8)Pвых |
| Пропускная способность при максимальном входном давлении, м3/ч | 170 |
| Неравномерность регулирования, %, не более | ±10 |
